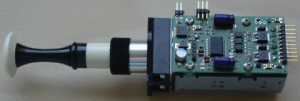

Registerzugschalter

Der Registerzugschalter kann in den Positionen rein und raus umgeschaltet werden,
manuell oder automatisch mit Hilfe von elektromagnetischen Spulen.
Über einen TAST-Ausgang wird angezeigt, ob der Zuschalter ein- oder
ausgeschaltet ist, mit dem SET-Eingang wird der Zugschalter gesteuert.
Alle Funktionen werden von einem Microcontroller gesteuert.
Der Zugschalter verhält sich vergleichbar wie ein beleuchteter Taster/Schalter

Anschlüsse/Funktionen:
1. SET
Pegel AUS -> ZUG  in REIN-Stellung
Pegel AN  -> ZUG  in RAUS-Stellung

2. TAST
erzeugt einen kurzen Tastimpuls bei
manuellem Schalten des Zugs.
Über Jumper auch statisch schaltbar
3. OUT
open Kollektorausgang Funktion wie TAST

4. Versorgung +5v/12V galvanische Trennung der Spannungen
oder nur +12V ohne galv. Trennung
(auch in 24V erhältlich)

ArtikelNr. SO-REGMAN12V5  Registerzugschalter Microcontroller 12V 5V
ArtikelNr. SO-REGMAN24V5  Registerzugschalter Microcontroller 24V 5V

Erweiterungen:

Verbindungskarte für 4 Registerzugschalter mit Datenbusansteuerung
ArtikelNr.: SO-REGBUS4   Verbindungskarte Registerzugschalter 4 Plätze

Buscontroller mit MIDI-IN MIDI-OUT zur Anbindung an einen PC
mit HAUPTWERK Software
ArtikelNr.: SO-MINICONTR MINI Controller mit MIDI IN/OUT
